第五代移动通信技术(5G)作为新一代革命性技术，不仅意味着数据传输速度的成倍提升，还是一个真正意义上的融合网络，相关的应用领域将得到促进，比如物联网、工业4.0、人工智能、车联网和互动式多媒体等应用会放量普及，进而形成“万物互联”的时代。



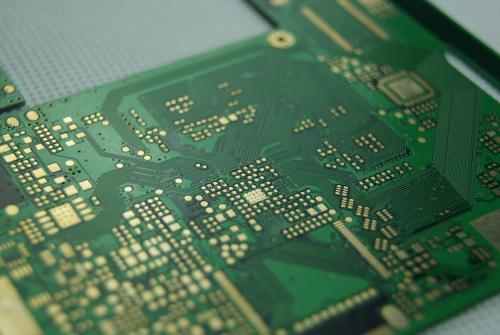

PCB作为“电子产品之母”，下游消费市场的深刻变化将直接影响PCB行业的发展轨迹。业内普遍认为，未来三到五年内5G通信将超越如今的智能终端、汽车电子两大应用市场，成为带动PCB产业增长的第一引擎。




5G发展离不开大规模数据中心的建设，势必会增加服务器，服务器的发展离不开PCB，由于数据中心所承载的流量极大以及对于传输速度要求很高，因此对于PCB的层数和材料的要求也会越来越高，这种情况下，高端通讯板的需求会被大幅度拉高。5G时代，无线信号将向更高频段延伸，由于基站覆盖区域与通信频率成反比，基站密度和移动数据计算量会大幅增加。

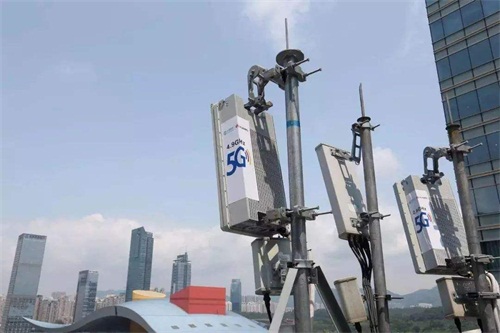

目前行业预测5G基站数量将会达到4G时代的2倍，此外还有约10倍数量的小基站，用于解决弱覆盖、覆盖盲点问题。用于5G基站天线的高频PCB的用量将是4G的数倍，IDC和通信基站的增加也会带来高速PCB的巨大需求。
　



除了基站数量的增加，单个基站PCB板的价值量也会大幅提升。由于5G的通信频段增加，射频前端元器件数量，PCB板的面积也会增加、层数也会增加，更大的面积、更多层数，以及高频高速基材的使用，使得基站天线价值量向PCB转移，单个基站的PCB价值量可达4G时代的两倍。



根据Prismark预测，2016到2020年PCB行业复合增速将达到3%，即2020年产值逼近600亿美元。在当前云计算和5G快速发展的大环境下，PCB作为整个电子行业链中重要的基础力量，不断变化的大环境驱动着PCB需求增长的新方向。因此，PCB厂家应在PCB工程研发上持续投入资源，积极实践智能生产管理，稳步提高生产自动化水平，达到具备为不同客户提供全方位PCB产品及服务的强大实力。据测算，5G新建的通信基站数量将达800-900万，单个基站的PCB价值量在2-4万之间，将给通讯PCB带来数千亿的市场，所以，随着5G浪潮的到来，未来几年本土PCB行业将迎来黄金时代。
